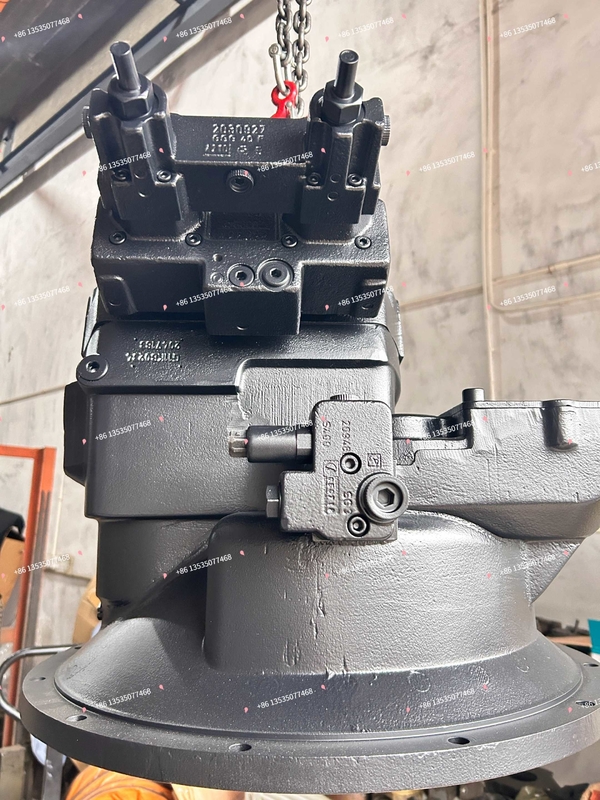

A8VO Axial Piston Variable Double Pump, Bơm áp suất cao

• Máy bơm để gắn trực tiếp vào vỏ bánh lăn trong động cơ diesel
• Đơn vị nhỏ gọn
• Lưu lượng năng lượng cho máy bơm bánh răng và máy bơm piston trục song song với máy bơm chính
• Thời gian sử dụng dài
• Điều khiển cảm biến tải
• Máy bơm phụ trợ tích hợp với van giảm áp, tùy chọn với van giảm áp bổ sung
• mật độ công suất cao
• Giới hạn nhịp thủy lực
• Máy điều khiển công suất riêng lẻ với điều khiển công suất và nối thủy lực
• Thiết kế trục cong

1) Các giá trị này có giá trị ở áp suất tuyệt đối 1 bar trong cổng hút S và cho phạm vi độ nhớt tối ưu νopt
2) Xin lưu ý sự hạn chế của dữ liệu kỹ thuật (Vg < Vg max hoặc p < pnom)

Thiết bị điều khiển

LA0, LA1 - Máy điều khiển điện năng riêng

Trên máy bơm kép biến động với bộ điều khiển công suất riêng LA0/LA1, hai nhóm xoay không được ghép nối cơ học,
tức là mỗi nhóm quay được trang bị một bộ điều khiển công suất riêng biệt.
Bộ điều khiển điện năng điều khiển dịch chuyển của máy bơm tùy thuộc vào áp suất hoạt động để không vượt quá công suất đầu vào được xác định.
Cài đặt công suất được điều chỉnh riêng cho mỗi điều khiển và có thể khác nhau; mỗi máy bơm có thể được thiết lập cho 100% công suất đầu vào.
Đặc điểm sức mạnh siêu xoắn được ước tính bằng cách sử dụng hai lò xo đo.Áp suất hoạt động hoạt động trên bề mặt đo của một piston chênh lệch chống lại các lò xo đo và lực lò xo điều chỉnh bên ngoài, xác định cài đặt công suất.
Nếu tổng lực thủy lực vượt quá lực xuân, chất lỏng điều khiển được cung cấp cho piston điều khiển, làm xoay máy bơm trở lại để giảm dòng chảy.
Khi không bị áp lực, máy bơm được xoay trở lại vị trí ban đầu ở Vg max bởi một mùa xuân trở lại.

Điều khiển điện EP với các điện tử theo tỷ lệ

Với điều khiển điện với điện cực tỷ lệ, dịch chuyển bơm được điều chỉnh theo tỷ lệ và không bước theo dòng điện bằng lực từ.
Điều khiển từ Vg min đến Vg max
Với dòng điều khiển gia tăng máy bơm xoay đến một di dời lớn hơn.
Vị trí ban đầu mà không có tín hiệu điều khiển (điện điều khiển): Vg min
Áp suất điều khiển cần thiết được lấy từ áp suất hoạt động hoặc từ áp suất điều khiển được áp dụng bên ngoài tại cổng Y3.
Để đảm bảo điều khiển ngay cả ở áp suất hoạt động thấp < 30 bar, cổng Y3 phải được cung cấp với áp suất điều khiển bên ngoài khoảng 30 bar.

A8VO
